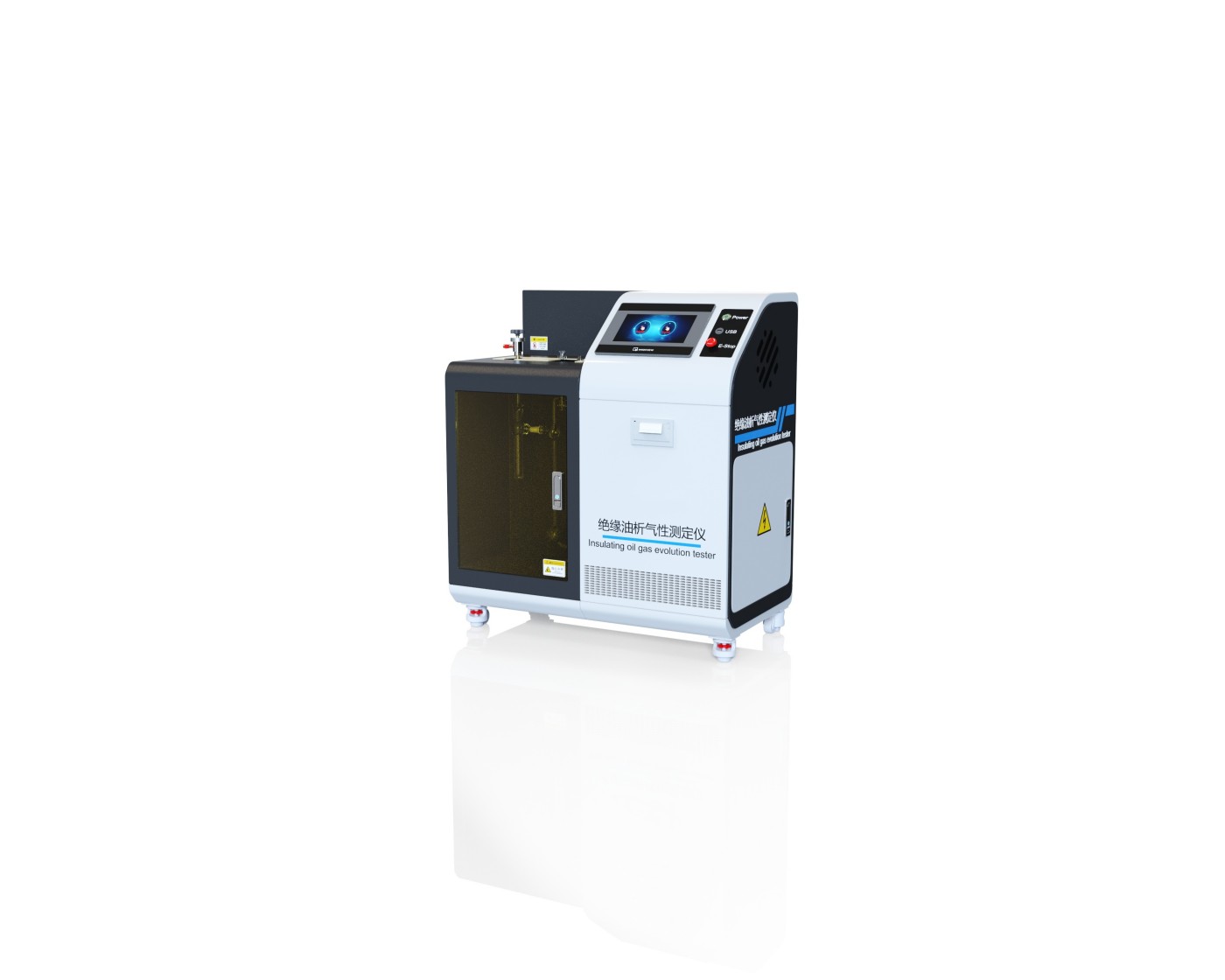

SRT-F1069 绝缘油析气性测定仪介绍 指导说明

绝缘油析气性测定仪是用于评估绝缘油在电场和温度作用下析出气体能力的专用设备。绝缘油作为电力变压器、开关设备等关键电气设备的冷却与绝缘介质，其析气性直接影响设备运行的稳定性和安全性。析气性指油在电场或高温条件下吸收或释放气体的倾向，析气性过强会导致油中形成气泡，引发局部放电、绝缘性能下降甚至设备故障。

一、原理

样品处理：将待测绝缘油进行干燥和氢气饱和处理，消除水分和杂质对结果的干扰。

实验条件设定：将处理后的油样置于密闭测试容器中，设定实验参数。

电场与温度作用：在径向电场和高温共同作用下，油与氢气交界处因放电反应导致油吸收或释放气体。

气体收集与分析：通过专用传感器实时监测析出气体的体积和成分，结合气体流量计或气相色谱仪进行定量分析。

数据计算：根据单位时间内气体析出量与油样体积的比例，计算析气率，评估油品性能。

二、特点

自动化操作：配备7寸彩色触摸屏和内置流程图，支持向导式操作，自动完成加热、电场施加、数据记录等流程，减少人为误差。

安全防护设计：具备透明安全保护罩、超温报警和防干烧功能，保障操作人员安全。

数据存储与输出：可存储1000条历史数据，支持热敏打印机直接输出报告，便于数据追溯和分析。

多标准兼容：符合国际标准，检测结果具有权wei性和可比性。

三、应用领域

电力行业：

设备维护：定期检测变压器、电抗器、互感器等设备的绝缘油析气性，评估油品老化程度，预防气体放电故障。

故障诊断：通过分析析出气体成分，辅助判断设备是否存在过热、放电或电弧问题。

新油验收：在采购新油时，验证其析气性能是否符合高压设备使用要求。

石油化工行业：

油品研发：测试新型绝缘油添加剂对油析气性的影响，优化配方以提升电气性能。

生产工艺控制：评估精炼、脱气等工艺对油析气性的改善效果，确保成品油符合出厂标准。

质量仲裁：在油品质量争议中，提供检测数据支撑质量判定。

科研机构：

老化特性研究：探索绝缘油在长期运行中的劣化机理，为油品寿命预测和设备维护策略制定提供依据。

新型油品开发：研发适用于超高压、特高压设备的绝缘油，满足极duan工况下的性能需求。

第三方检测机构：

进出口检验：对进口绝缘油进行析气性检测，确保其符合国内标准要求。

合规性认证：为油品生产企业提供检测服务，帮助其产品通过相关认证。
